22F2500 / 22F3900 - AVENTOS HF H 840 - 1200 mm

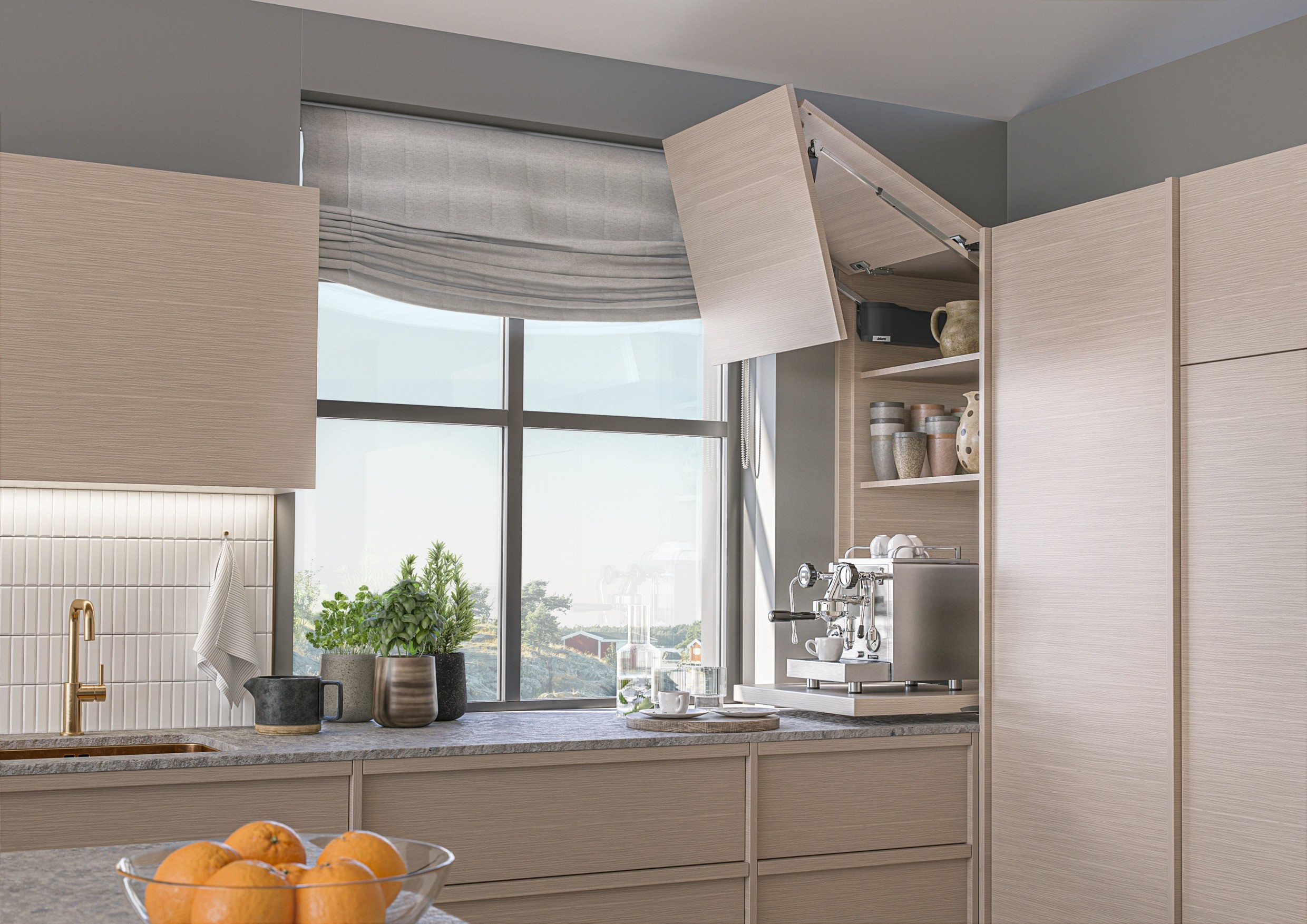

AVENTOS HF top - Sistem de ridicare pentru usi pliante, 2 mecanisme de ridicare si 3 brate telescopice, acopera toate latimile si inaltimile uzuale de usa plianta, putine componente – multe avantaje.

Domeniul de valori pentru dimensiuni de corp :
- inaltimi de corp, de la 480 mm pana la 1200 mm
- latimi de corp de la 450 mm pana la 1800 mm
- adancime minima corp 264 mm

Pentru a alege corect sistemul trebuie aplicata formula :
Calculatie : Factor de putere = inaltime corp (KH) [mm] x greutate front inclusiv greutatea manerului [kg]

Alegerea sistemului pentru un factor de putere intre 2700 – 13500 si inaltime corp 840 – 1200 mm :
22F2500 - set 2 mecanisme de ridicare simetrice
22F3900 - set 2 brate telescopice simetrice
22.8000-capac de acoperire mare pentru mecanism, dreapta + stanga, gri deschis, gri închis, alb matase + 2 elemente de personalizare cu logo-ul Blum
70T5550TL-balama Clip Top 120°, fara arc (2x)
78Z5500T-balama intermediara Clip Top, fara arc (2x)
175H3100-placuta de montaj brat telescopic (2x)
173L6100-placuta de montaj in cruce (4x)

Unghi de deschidere 120°.

* 3 Balamale incepand cu latime corp 1200 mm, respectiv greutate front 12 kg
* 4 Balamale la latime corp 1800 mm, respectiv greutate front peste 20 kg

Instructiuni de montare si reglare:

AVENTOS HF top:
1 Urmareste Video 1
2 Urmareste Video 2
3 Urmareste Video 3
4 Urmareste Video 4
