Sablon mobila pentru demontabil BLUM -25

Dispozitivul realizeaza frezarea si gaurirea pentru demontabilul BLUM + gaurile pentru 2 cepi de lemn, in PAL/MDF de 18mm

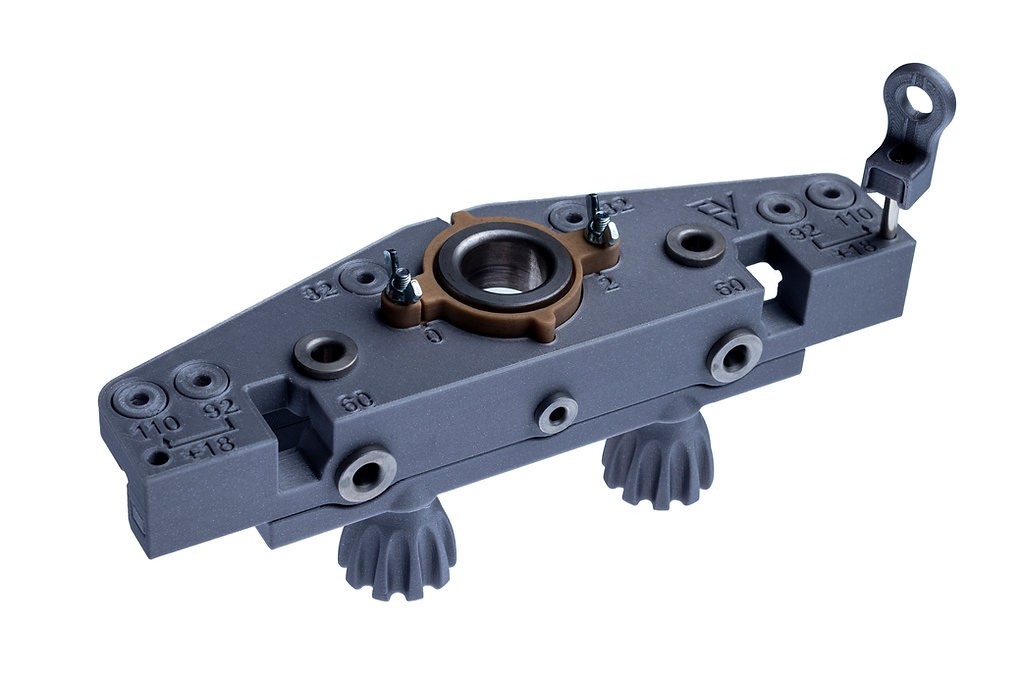

Dispozitivul este compus din:

1). Corpul Principal L care contine

- 4 bucse de 8,1mm pentru gaurile cepilor de lemn (2 pe orizontalul placii si 2 in cant)

- 1 bucsa de 5,1 mm pentru gaura tijei demontabilului

- Un semn "V" pe centrul piesei, pentru pozitionare (in cazul in care nu se foloseste opritorul)


2). Corp interschimbabil cu 1 bucsa de 25,2 mm pentru frezarea gaurii excentricului Blum.

Acesta are doua pozitii:

a) pozitia 0 la 17mm fata de marginea PAL'ului si

b) pozitia +2 (rotim 180grade) la 19mm fata de marginea PAL'ului ( cand dorim sa scoatem cant'ul ABS de 2mm in afara)


3). Corpul de prindere tip menghina

4). Opritor lateral, care se poate pozitiona la distantele de 32mm, 92mm si 110mm fata de centrul sablonului



*Bucsele sunt realizate din otel cementat

Acestea sunt marite in diametru pentru a se putea folosi orice burghiu/freza de pe piata.

De exemplu, frezele cu pastile vidia sunt mai mari in diametru decat este specificat pe ambalaj.

(tolerantele rezultate in urma frezarii cu bucsele putin marite sunt infime)


*Piesele sunt fabricate prin printare 3D din plastic dur

Aditional aveti nevoie de:
- Burghiu de 5mm si de 8mm
- Freza de 25mm
- Limitatoarele de adancime aferente celor de mai sus (optional)



*Imaginile au scop de prezentare. Piesele pot prezenta diferente de culoare/design.
