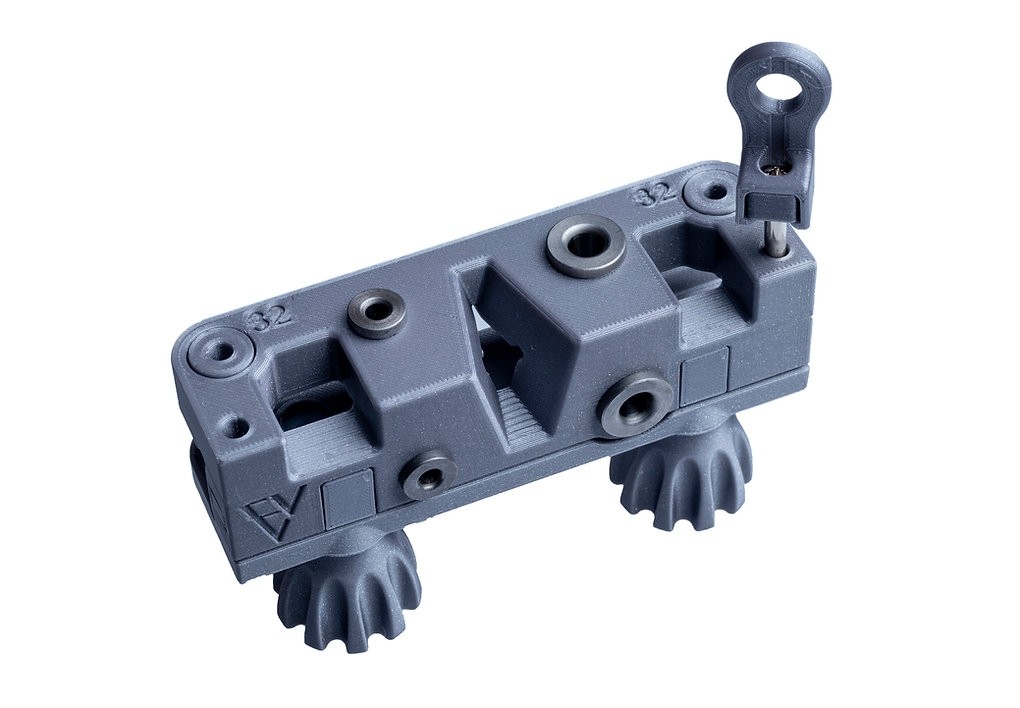

Sablon mobila pentru imbinare placi PAL in "L"

Dispozitivul realizeaza gaurirea pentru un surub Ericsson/Eurometric si pentru un Cep de 8mm in PAL/MDF de 18mm, pentru imbinarea in "L" a doua placi

Dispozitivul este compus din:

1). Corpul Principal care contine
- 2 bucse de 8,1mm pentru gaura cepilor de lemn
- 2 bucse de 4,6mm sau 5,1mm (la alegere) pentru gaura surubului (se realizeaza doar gaurirea de 5mm cu ajutorul sablonului - dupa care se zencuieste pentru capul eurosurubului)

- Un semn "V" pe centrul piesei, pentru pozitionare (in cazul in care nu se folosesc opritoarele)

- distanta de 50mm intre axele gaurilor si 32mm de la gaura pana in lateralul PAL'ului


2). Corpul de prindere tip menghina

3).Opritor lateral, care se poate pozitiona la distanta de 57mm fata de centrul sablonului

*Bucsele sunt realizate din otel cementat


*Piesele sunt fabricate prin printare 3D din plastic dur

*Aditional aveti nevoie de:
- Burghiu de 4.5mm sau 5mm

- Burghiu de 8mm
- Limitatoarele de adancime aferente celor de mai sus (optional)



*Imaginile au scop de prezentare. Piesele pot prezenta diferente de culoare/design.
